Nouveautés TellWatch 2018

Des options ont été ajoutées lors de l'affichage du curseur. Il est possible d'afficher l'icône de la fonction avec le curseur ainsi que le message de la fonction, les coordonnées X,Y et le paramètre dépendant de la fonction en cours.

Il est possible de sélectionner, depuis les options de l'utilisateur sous configuration de l'interface ou depuis les options de démarrage, l'application et l'espace de travail au départ de TellWatch.

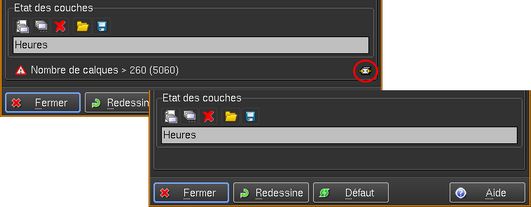

Dans certains cas le nombre de couches augmente, particulièrement lors de la lecture ou de l'insertion de dessin DXF ou DWG. Si le nombre de couches est supérieur à 260, qui est le nombre de couches par défaut, un avertissement est affiché au bas de la fenêtre des couches et une icône à droite du message permet la compression des couches non utilisées après 260.
Si le nombre de couches est supérieur à 2000, la compression est automatique lors de l'enregistrement du dessin.

Conversion interactive de courbes en arcs de cercle avec la modification de la résolution un contrôle graphique de la conversion.

Les fonctions de modification ou suppression de la partie intérieur ou extérieur d'une entité ont été séparées.

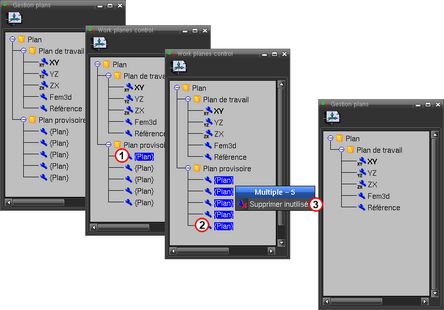

Amélioration de l'ergonomie du positionnement interactif des plans de travail, qui sont désormais créés autant que possible en un seul clic.

Le curseur s'accroche aux sommets et faces compatibles des objets, ainsi qu'aux autres points 3D.

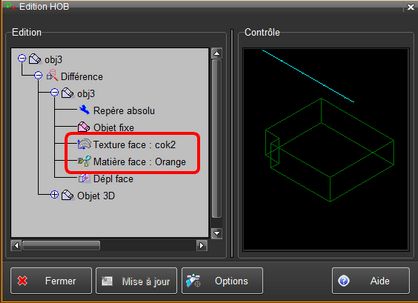

Pour chaque objet dans l'historique de construction, la combinaison ou répétition des fonctions Matière objet , Matière objet+face , Matière face et Texture face est optimisée. Certaines fonctions peuvent être supprimées ou remplacées par d'autres. Par exemple la fonction Matière objet+face supprime toutes les fonctions matière/face préexistantes a même niveau du HOB.

Cette fonction analyse de la qualité de contours 2d avec calcul du nombre de dents d'une pièce représentant un engrenage, conversion des courbes en arcs de cercle et réparations des contours ouverts ou imprécis. Cette fonction ajoute également un attribut à la pièce indiquant le nombre de dents pour améliorer les performances de calcul de la cinématique.

Cette fonction permet de générer des guillochages ou des côtes de Genève en 2d ou en image bitmap appliquée sur une face d'un objet.

Cette fonction permet de générer un ressort de barillet avec un angle de remontage variable.

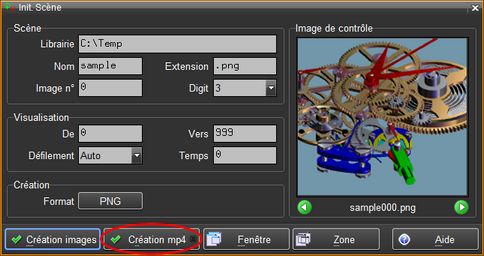

Une nouvelle fonction permet de générer directement, depuis une animation cinématique, un film au format MP4.

Option d'affichage pendant le calcul cinématiqueOptions d'affichage pendant le calcul de la cinématique

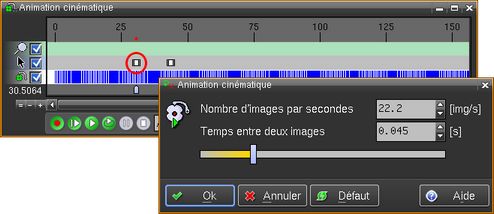

Cette option permet de modifier le nombre d'images affichées par secondes pendant un calcul de cinématique.

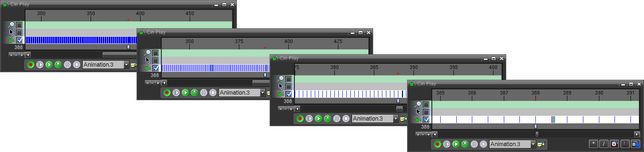

Il est maintenant possible de modifier la vitesse de défilement d'une animation cinématique à une position donnée. cette nouvelle fonctionnalité est également active lors de la création d'un film dans le format MP4.

Modification possible de l'aspect des objets ne faisant pas partie de l'animation cinématique. Il est par exemple possible de rendre la platine transparente pour mieux voir l'animation du mécanisme. Le zoom de la zone ou se trouve le curseur dans la fenêtre de l'animation cinématique a été amélioré.

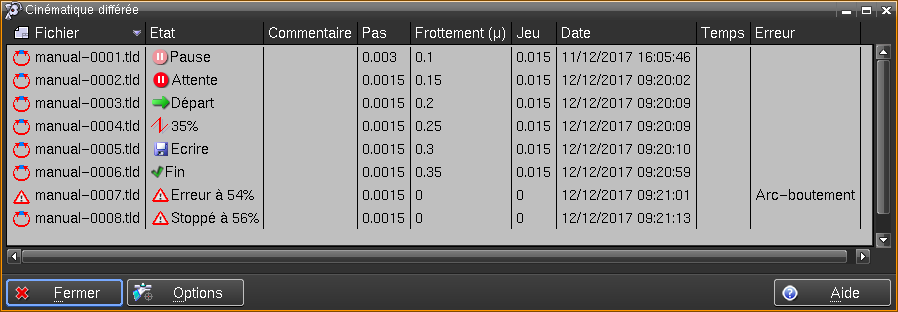

Une nouvelle fonction permet de gérer une liste de mécanismes à calculer en différé et simultanément. Cette fonction permet de calculer la cinématique de plusieurs mécanismes simultanément pour utiliser tous les cœurs du processeur.

Un nouveau mode pour la mesure du rendement est disponible ; c'est le rapport entre le couple mesuré et le couple théorique. Ce mode s'applique uniquement aux trains d'engrenage. Voir Paramètres cinématique.

Une option pour la non-limitation de la valeur mesurée du rendement à 1 a été ajoutée. Cette option permet de mettre en évidence le phénomène de chute. Voir Paramètres cinématique.

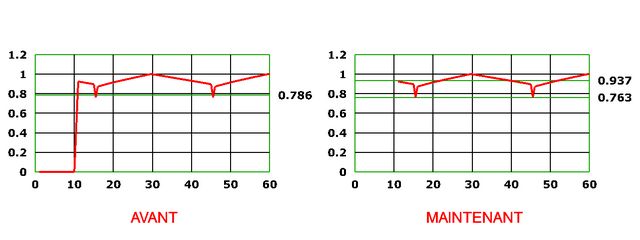

L'enregistrement des valeurs du rendement dans un graphe ne se fait qu'à la fin de rattrapage des jeux dans le mécanisme, ce qui évite de positionner le mécanisme à la fin de rattrapage des jeux avant la mesure. Les valeurs minimums et nominales ne sont alors plus influencées par les valeurs nulles au début.

Il est maintenant possible de générer un maillage 3d (tétraèdres) sur un objet volumique, puis de fixer des nœuds et appliquer des contraintes ou des déformations pour un calcul par éléments finis.

Une nouvelle mesure a été prise pour accélérer l'ouverture des mises en plan : les zones vue non représentées ne sont pas calculées au moment d'éditer une mise en plan, mais seulement si on les rend à nouveau visibles par la suite (voir les Paramètres de zone vue , « Visible : Off » ).

Deux nouveaux formats vidéo ont été ajouté à l'encodeur video. Le format WMV est une vidéo encodée au format propriétaire Microsoft Windows Media Video et le format WebM qui est destiné à une utilisation libre de droits pour les vidéos HTML5.

Il est possible de modifier les options d'affichage de TellView en sélectionnant la fonction avec la touche 'Modif' de la souris ou depuis les options par défaut de l'utilisateur.

Si l'entité montage est sélectionnée comme animation, il est possible de choisir un démontage, un montage, un démontage/montage ou un montage/démontage lors de l'export dans le format Flare 3D.

Cette fonction permet d'importer des entités 2D de TellWatch dans une esquisse via un fichier DXF.

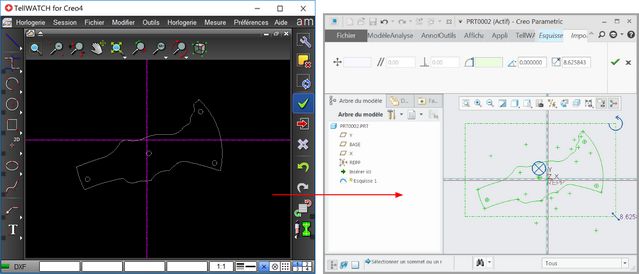

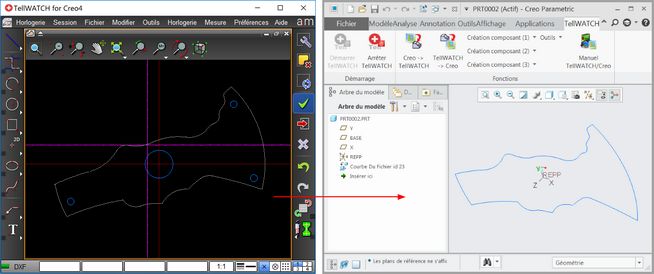

Cette fonction permet de créer dans un document de type Pièce une courbe importée dans Creo à partir des entités 2D de TellWatch via un fichier DXF.

Cette fonction permet de convertir les courbes spline d'une esquisse en arcs de cercle.

Cette fonction supporte de nouveaux types de courbe tels que les courbes définies par équation, courbes esquissées, courbes définies par intersection, courbes définies par une coupe, courbes par points, courbes créées par copier-coller et courbes définies par symétrie.

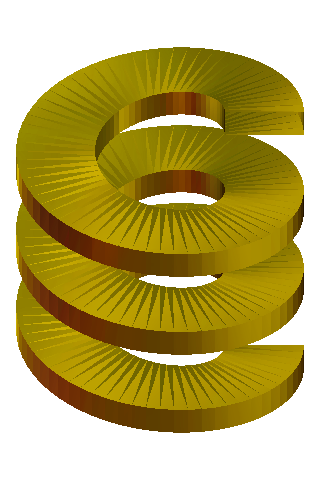

Lecture d'une entité DXF "Maillage polygonal" (PolygonMesh) et conversion dans les entités TellWatch segments 2d et maillage 3d.

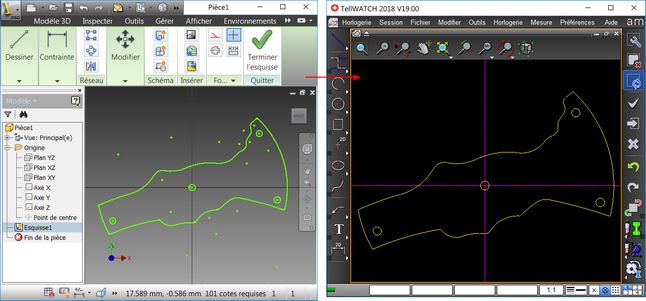

Il est possible d'importer une esquisse Inventor dans TellWatch, voir la fonction Inventor->Contour 2d.

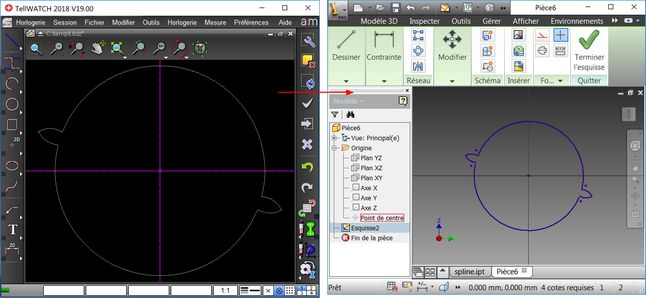

Il est également possible d'exporter des contours 2d dans une esquisse Inventor, voir la fonction Contour 2d->Inventor.

DESKTOP DISP INDICATOR Mode;[Err]	Modification de l'indicateur de travail du bureau
MATERIAL GET ...	Lecture des paramètres d'une matière du dessin
MATERIAL SET ...	Modification des paramètres d'une matière du dessin
SYMBOL GET TYPE Num;Type,[Err]	Retourne le type d'un symbole
SYMBOL SET TYPE Num;Type,[Err]	Modifie le type d'un symbole
START FEM3D, END FEM3D, FEM3D ...	Instructions de création d'un maillage 3d compatibles avec le format ASCII.
FEM3D GET ...	Instructions de lecture d'un maillage 3d et des paramètres calculés par éléments finis.
FEM3D SET ...	Instructions de modification d'un maillage 3d et des paramètres pour le calcul par éléments finis.
FEM3D COMPUTE Num;[Err]	Calcul par éléments fini du maillage3d spécifié.
FEM3D MESHING Num;[Err]	Création d'un maillage 3d depuis un objet volumique.
FEM3D SEARCH ...	Recherche d'un nœud, d'une arête, d'une face ou d'un tétraèdre d'une entité éléments finis 3d.
FEM3D VIEW ...	Visualisation d'un nœud, d'une arête, d'une face ou d'un tétraèdre d'une entité éléments finis 3d.
