TellWatch -> DXF -> Courbe importée

Cette fonction permet de créer dans un document de type Pièce une courbe dans Creo à partir des entités 2D de TellWatch via un fichier DXF.

Cet outil est optionnel et doit être commandé auprès d'AiM Services.

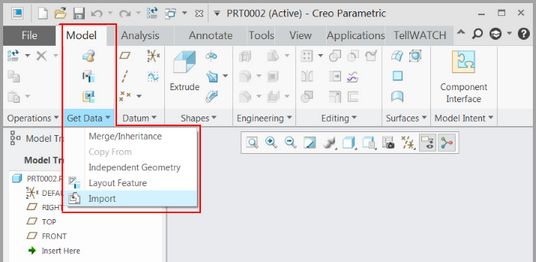

Cette fonction est équivalente à la fonction d'import de données de Creo :

1. Mise en avant de la fenêtre TellWatch pour la sélection des entités et la définition de l'origine des entités

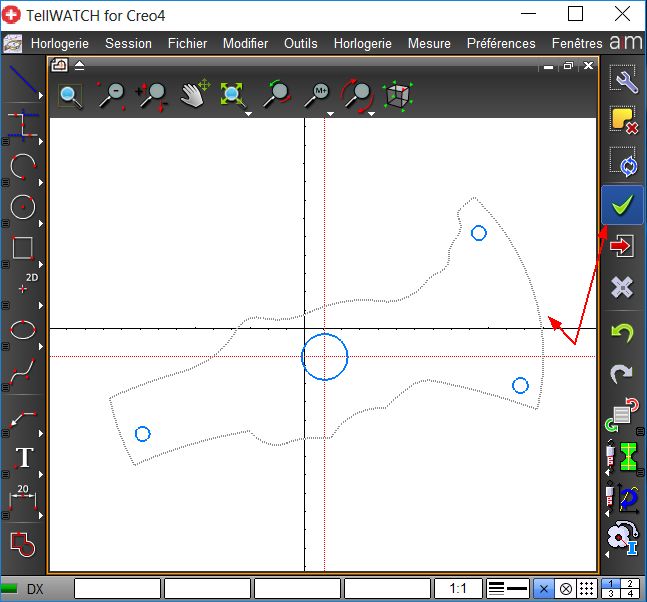

1.1 Si les entités de TellWatch ne sont pas sélectionnées au préalable, sélectionner les entités

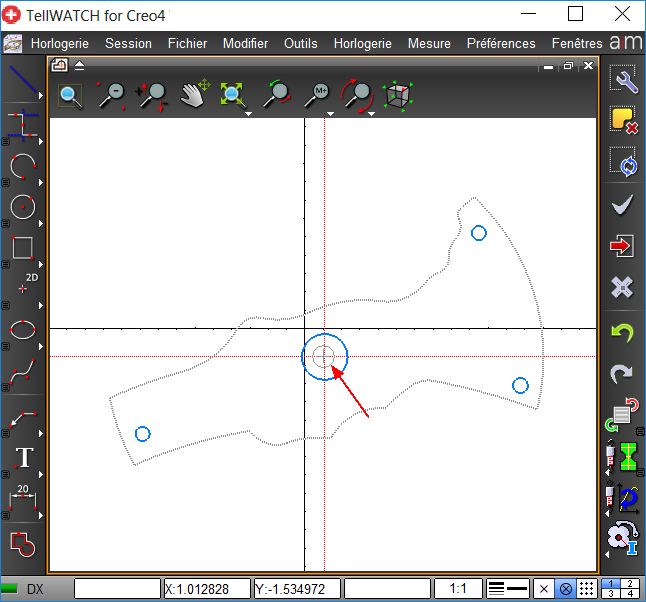

1.2 Définir l'origine des entités. Cette origine définit l'origine de la géométrie de la courbe dans Creo.

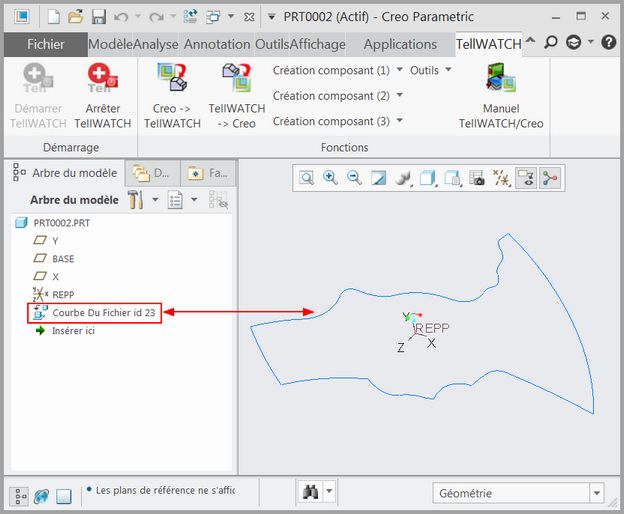

3. Courbe crée dans Creo. Cette courbe sera placée dans le plan XY du repère nommé "REPP" s'il existe. Si ce repère n'existe pas, le repère absolu est créé et cette courbe sera placée dans ce repère.
