Les options Creo sont accessibles depuis Préférences->Graphique->Options.
Options générales

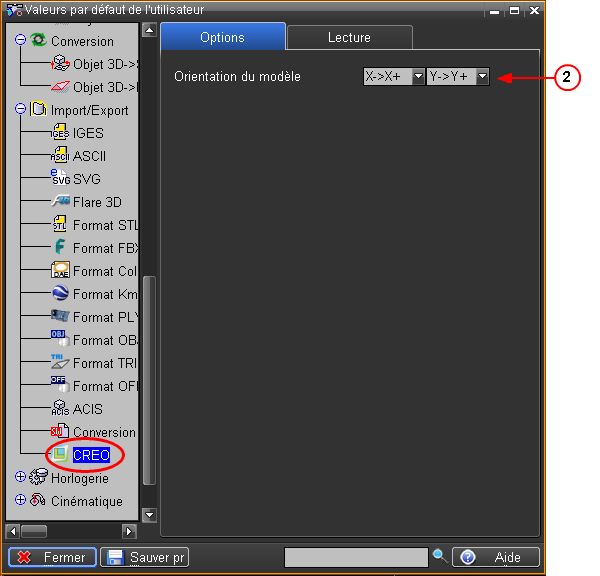

2.Orientation du modèle Creo par rapport à celui de TellWatch.
Cette option est utilisée pour l'orientation de la construction des pièces dans le transfert Creo -> TellWatch et TellWatch -> Creo.
Choisir les axes X et Y de Creo qui correspondent à ceux de TellWatch en se basant sur les axes de couleur rouge, vert, bleu de Creo. Dans Creo, les axes de couleur rouge, vert, bleu représentent les axes absolus X,Y,Z.
Exemple pour X->X+ et Y->Z- : X = axe rouge = X+, Y = axe bleu inversé = Z-; cela veut dire qu'une géométrie définie dans le plan XY du repère REPP de Creo se retrouve dans le plan XY de TellWatch.
Options de lecture

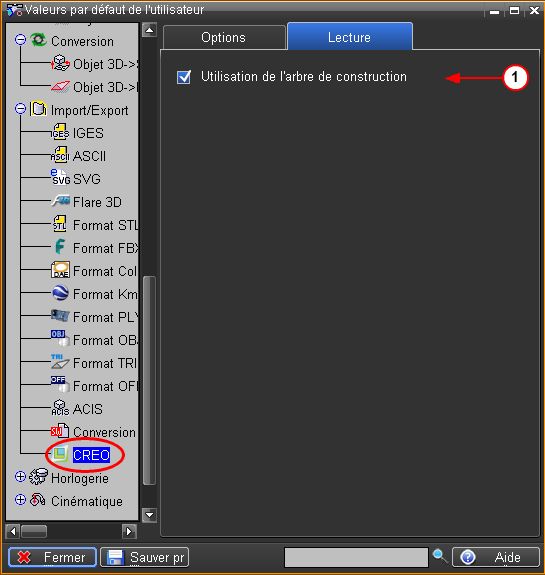

1.Utilisation de l'arbre de construction
Cette option permet ou non d'utiliser l'arbre de construction d'une pièce Creo pour la création d'un objet TellWatch pour la fonction Creo -> TellWatch.
Si cette option est choisie, l'objet obtenu dans TellWatch aura un HOB, sinon, l'objet obtenu n'en aura pas.
|
