Toutes esquisses -> TellWatch

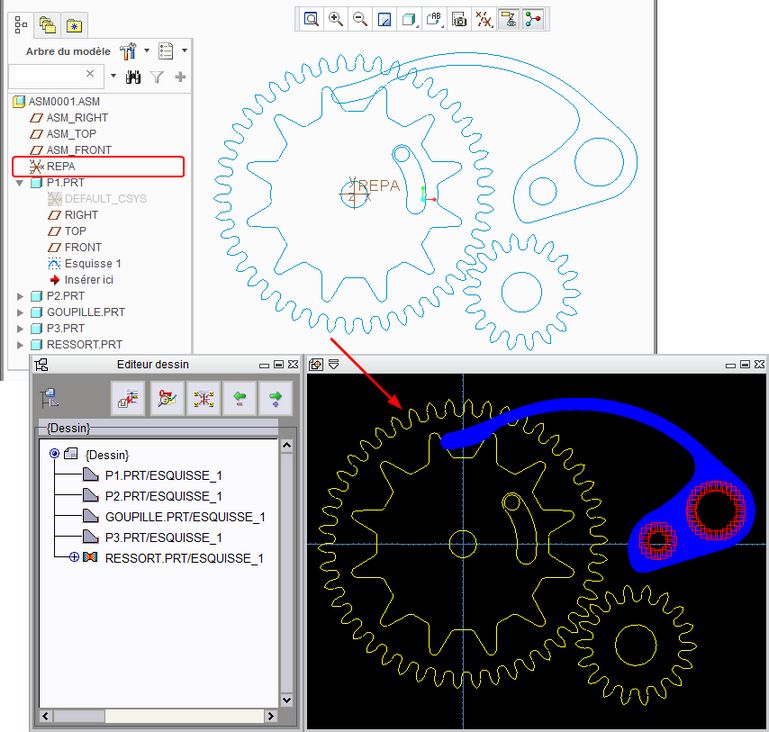

Cette fonction permet d'exporter vers TellWatch des courbes des pièces de l'assemblage courant de Creo.

Types de courbes supportés :

•courbe esquissée

•courbe définie par une équation

•courbe définie par une coupe

•courbe définie par fichier IGES

•courbe par points

•courbe définie par une intersection

•courbe créée par copier-coller de courbe

•courbe définie par symétrie de courbe

Cette fonction permet de créer dans TellWatch de la géométrie qui sera utilisée pour une analyse cinématique.

Elle crée dans TellWatch des pièces 2D, ou les met à jour si elles existent déjà.

Un repère nommé "REPA" doit exister dans l'assemblage courant.

Pour les esquisses, seules les esquisses parallèles au plan XY de ce repère sont prises en compte.

Pour les autres types de courbes, le résultat de la projection dans le plan XY du repère "REPA" est généré.

Seules les courbes qui sont dans des couches visibles sont prises en compte.

Cette fonction exporte soit les courbes sélectionnées soit toutes les courbes si aucune courbe n'est sélectionnée.

Cet outil de transfert est optionnel et doit être commandé auprès d'AiM Services.
