Cinématique différée

Cinématique > Outils > Cinématique différée (2437)

Cette fonction affiche la liste des cinématiques différées et contrôle le lancement des calculs des mécanismes de la liste. Plusieurs calculs peuvent être démarrés simultanément pour utiliser tous les cœurs du processeur.

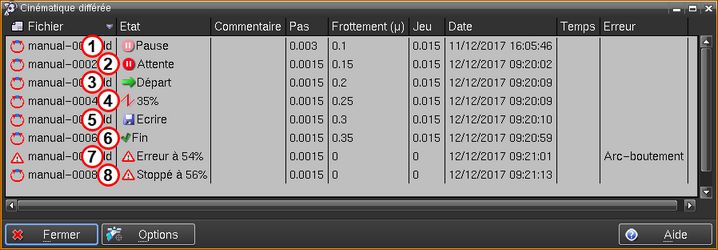

		Pause	Le fichier est en pause. Il est possible de modifier les paramètres de cinématique, le frottement global, le jeu global et le commentaire associé au fichier.
		Attente	Le fichier est en attente d'un processus libre pour démarrer les calculs. Le nombre de processus simultanés peut être modifié dans les options de la fonction.
		Départ	Le fichier est en initialisation des calculs.
		Calcul	Le fichier est en cours de calcul. Il n'est plus possible de modifier les paramètres.
		Ecrire	Les calculs sont terminés et le fichier est en cours d'écriture.
		Fin	Les calculs sont terminés et il est possible de consulter les résultats et d'afficher le tableau des résultats. Il est également possible de lire le fichier pour consulter l'animation calculée et les graphes associés.
		Erreur à	Une erreur a été rencontrée pendant les calculs. Le type de l'erreur est affiché en fin de ligne.
		Stoppé à	Les calculs ont été stoppé par l'utilisateur avec la fonction 'Arrêt du processus'.

Sélection dans la liste

La touche de la souris permet de sélectionner une seule entrée. Avec la touche [CTRL] du clavier il est possible d'ajouter ou supprimer une entrée de la sélection et la touche [Shift] permet de sélectionner toutes les lignes depuis la dernière sélection.

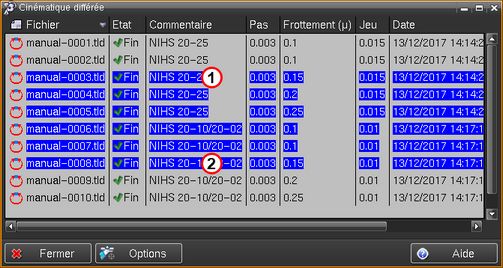

	Sélection de la première ligne avec la souris.
	Sélection de la dernière ligne avec la touche [Shift] et la souris. La touche [Shift] permet de sélectionner une partie de la liste.

Les touches du clavier [CTRL]+[a] permettent de sélectionner toutes les entrées de la liste, les touche [CTRL]+[i] permettent d'inverser la sélection, les touches [CTRL]+[d] permettent de supprimer la sélection et les touches [CTRL]+[L] permettent d'ajouter un mécanisme du dessin courant dans la liste (identique à la fonction Ajout cinématique différée).

Menu contextuel

	La touche 'modif' de la souris sur une entrée affiche un menu contextuel dépendant du type de l'entrée et de la colonne.
	Cette fonction est identique à la fonction 'Lire tout' qui remplace le dessin courant par celui sélectionné.
	Cette fonction est identique à la fonction 'Ajouter' qui ajoute le fichier au dessin courant.

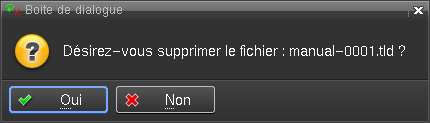

	Cette fonction est identique à la fonction 'Supp fichier' qui supprime le fichier sélectionné après une demande de confirmation de la suppression.
	Cette fonction met en attente de calcul le fichier sélectionné. Lorsque le système est libre, le calcul du fichier démarre automatiquement.

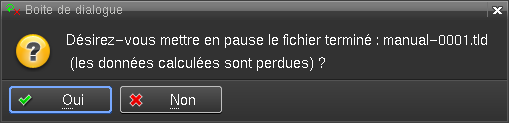

	Cette fonction met en pause le fichier sélectionné pour permettre de modifier les paramètres cinématique, le frottement global ou le jeu radial global. Si les calculs sont terminés la mise en pause supprime les résultats et prépare le fichier pour un nouveau calcul après une demande de confirmation.
	Cette fonction force le démarrage des calculs d'un fichier.
	Cette fonction permet de modifier les paramètres cinématique liés au fichier sélectionné. Voir la section 'paramètres cinématique' pour une description plus détaillée.
	Cette fonction est identique à la fonction 'Copie fichier' qui copie le fichier sélectionné et l'ajoute dans la liste des cinématiques différées.
	Cette fonction stoppe le processus en cours de calcul.
	Cette fonction permet d'associer un commentaire au fichier sélectionné.
	Cette fonction permet de visualiser le fichier sélectionné.

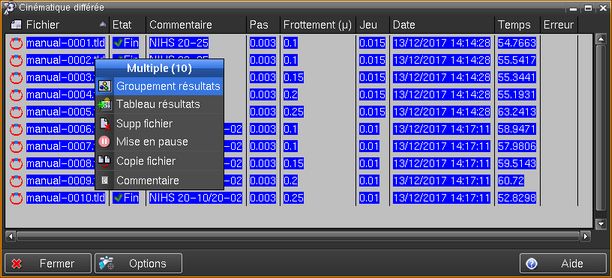

	La touche 'modif' de la souris sur plusieurs entrées sélectionnées affiche un menu contextuel dépendant du type des entrées et de la colonne.
	Cette fonction ajoute dans le dessin une grille avec tous les fichiers calculés des entrées sélectionnées. Voir la section 'groupement de résultats' pour une description plus détaillée.
	Cette fonction affiche dans une fenêtre les résultats calculés des entrées sélectionnées. Voir la section 'tableau de résultats' pour une description plus détaillée.

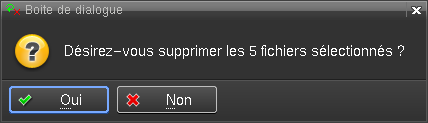

	Cette fonction est identique à la fonction 'Supp fichier' qui supprime les fichiers sélectionnés après une demande de confirmation de la suppression.
	Cette fonction met en attente de calcul les fichiers sélectionnés. Lorsque le système est libre, le calcul du ou des fichiers démarre automatiquement.

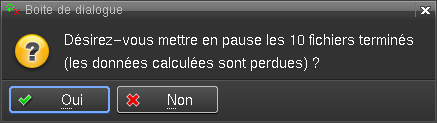

	Cette fonction met en pause les fichiers sélectionnés pour permettre de modifier les paramètres cinématique, le frottement global ou le jeu radial global. Si les calculs sont terminés la mise en pause supprime les résultats et prépare le fichier pour un nouveau calcul après une demande de confirmation.
	Cette fonction permet de modifier les paramètres cinématique liés aux fichiers sélectionnés. Voir la section 'paramètres cinématique' pour une description plus détaillée.
	Cette fonction est identique à la fonction 'Copie fichier' qui copie les fichiers sélectionnés et les ajoute dans la liste des cinématiques différées.
	Cette fonction permet d'associé le même commentaire aux fichiers sélectionnés.
	Si la sélection, avec la touche 'modif' de la souris, est effectuée dans la colonne d'affichage du pas, il est possible de modifier les paramètres cinématique pour le ou les fichiers sélectionnés.
	Si la sélection, avec la touche 'modif' de la souris, est effectuée dans la colonne d'affichage du frottement global, il est possible de modifier la valeur du frottement global. Si plusieurs fichiers sont sélectionnés, il est possible de modifier le frottement global de chaque fichier de la sélection avec une valeur de départ et un incrément.
	Si la sélection, avec la touche 'modif' de la souris, est effectuée dans la colonne d'affichage du jeu de palier global, il est possible de modifier la valeur du jeu de palier global. Si plusieurs fichiers sont sélectionnés, il est possible de modifier le jeu de palier global de chaque fichier de la sélection avec une valeur de départ et un incrément.

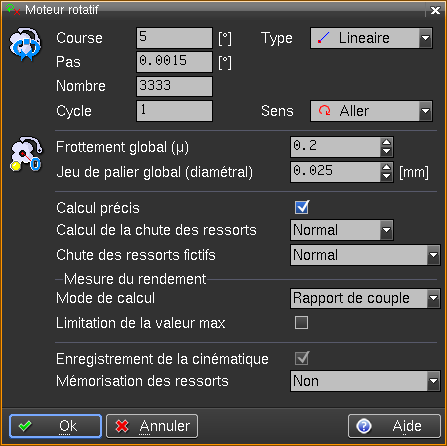

Paramètres cinématique

Les paramètres sont identiques aux paramètres cinématique sans les options d'affichage et l'enregistrement dans une entité 'animation cinématique' est forcé et le nom de l'entité est automatique avec le numéro du fichier. Une course doit obligatoirement être donnée au moteur pour réaliser un calcul automatique de la cinématique.

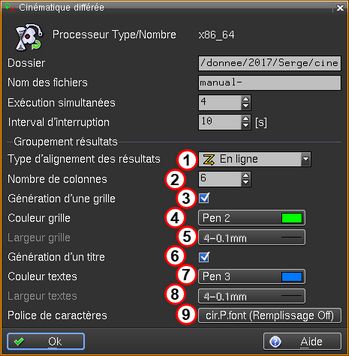

Groupement de résultats

	Ce paramètre permet de modifier le type de représentation des fichiers lors de la génération des résultats dans le dessin. La représentation peut être en lignes ou en colonnes.
	Ce paramètre défini le nombre de lignes si la représentation est en colonnes et le nombre de colonnes si la représentation est en lignes.
	Ce paramètre permet de générer ou pas une grille entourant les fichiers de résultats.
	Si une grille est générée ce paramètre permet de choisir sa couleur des traits.
	Si une grille est générée ce paramètre permet de choisir la largeur des traits.
	Ce paramètre permet de générer ou pas un titre au dessus des fichiers de résultats.
	Si un titre est généré ce paramètre permet de choisir sa couleur.
	Si un titre est généré ce paramètre permet de choisir sa largeur des traits.
	Si un titre est généré ce paramètre permet de choisir sa police de caractères.

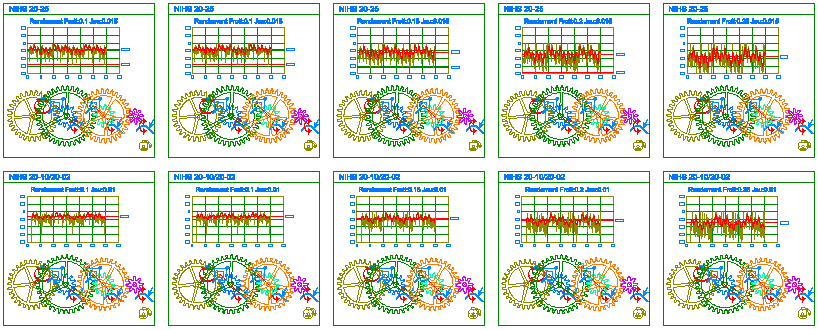

Dans cet exemple tous les fichiers sont générés dans le dessin avec une représentation en lignes de 5 colonnes.

Si le mécanisme a des objets 3d liés, ils sont également générés dans la grille.

Tableau de résultats

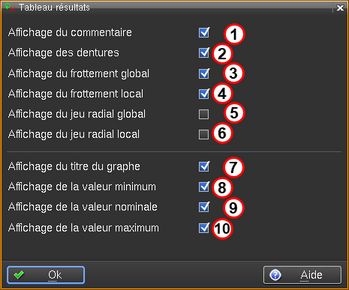

Les options du tableau de résultats permettent de sélectionner les colonnes affichées dans le tableau de résultats. Ces options peuvent être modifiées et sont enregistrées avec les options de l'utilisateur.
Si l'on désire une analyse détaillée des dentures, des frottements locaux ou des jeux locaux, il est important de nommer les pièces avec une denture car le nom des pièces sera utilisé comme titre de colonne. Si les pièces avec une denture ne sont pas des composants il faut ajouter un attribut 'denture' sur la pièce pour nommer la denture de la pièce (Voit le chapitre 'Attribut denture' et la fonction 'Modif attribut').

Affichage du commentaire associé au fichier. Si une des séquences de caractères '#F', '#J' ou '#P' est contenue dans le commentaire, elle sera remplacée par la valeur correspondante.

#F	Frottement global
#J	Jeu radial global
#P	Pas d'avance du moteur

Affichage du type de denture des pièces. Une colonne par pièce est affichée avec la denture de la pièce.

Affichage de la valeur du frottement global.

Affichage du frottement local des pièces. Une colonne par pièce est affichée avec la valeur du frottement local de chaque pièce.

Affichage de la valeur du jeu radial global.

Affichage du heu radial local des pièces. Une colonne par pièce est affichée avec la valeur du jeu radial local de chaque pièce.

Affichage du titre du graphe ou des graphes. Comme pour le commentaire le titre du graphe peut contenir une des séquences de caractères '#F', '#J' ou '#P'.

Affichage de la valeur minimum des courbes du graphe ou des graphes.

Affichage de la valeur nominale (moyenne) des courbes du graphe ou des graphes.

Affichage de la valeur maximum des courbes du graphe ou des graphes.

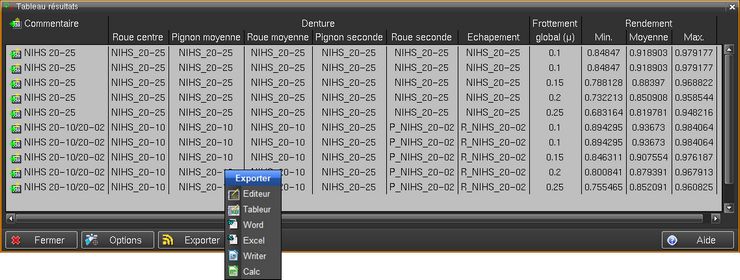

Dans cet exemple sont affichées les colonnes du commentaire, des dentures, du frottement global et des valeurs minimum, nominale et maximale du graphe associé au mécanisme.

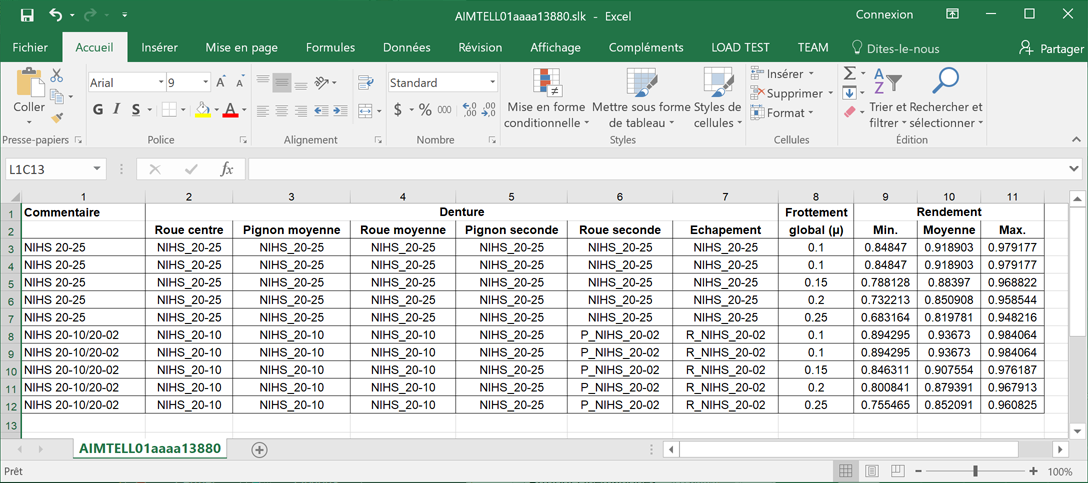

Le bouton 'Exporter' permet de transférer le tableau des résultats dans un tableur ou un éditeur de textes. Dans cet exemple le tableau a été exporté dans le tableur Excel.

Rubriques connexes
Cinématique horlogère, Ajout cinématique différée, Paramètres cinématique
