Ressort de barillet

Cette fonction permet de créer des composants type « Ressort de barillet ».

Positions

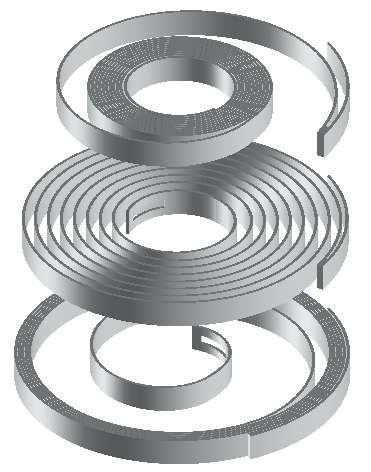

Il est possible de générer le ressort dans quatre positions différentes : désarmé, intermédiaire, armé ou encore détendu.

Le choix « Ressort variable » permet d'armer et désarmer le ressort de manière continue, à l'aide d'un curseur « Angle remontage ».

Paramètres

Bride

L'accrochage extérieur est représenté avec une bride qui est soit « pliée », soit « rapportée » (« soudée »).

Nombre de spires et Longueur

Le « Nombre de spires » et la « Longueur » de la lame du ressort sont deux paramètres interdépendants.
Le « Nombre de spires » indique le nombre de tours du ressort en position totalement désarmée (sans tenir compte du dernier tour jusqu'à l'accrochage au centre).
La « Longueur », approximative, est calculée sur la base de ce nombre de spires en position désarmée, plus environ un tour.
Le système calcule un paramètre en fonction de l'autre quand il est modifié.

Angle de remontage

Cet angle correspond à l'angle de rotation de l'arbre de barillet, en degrés. Le nombre de tours est indiqué en marge, pour information.

Précision et Qualité 3D

L'angle indiqué avec le paramètre « Précision » représente le pas utilisé pour calculer le modèle 2D du ressort.
Au minimum 5 degrés, au maximum 10 degrés. Il influence aussi le résultat 3D.
La facettisation 3D est contrôlée avec le paramètre « Qualité 3D » de l'aspect du composant. Pour le ressort de barillet, « Fin » est le minimum exigé.
