Eléments finis 3D

Cette section réunit les fonctions de création, modification et d'édition des entités éléments finis 3d.

Un « éléments finis 3d », est une entité du dessin qui regroupe un grand nombre de tétraèdres pour permettre un calcul par éléments finis.

Le maillage a certains paramètres en commun avec les objets volumiques :

•une origine et un repère (modifiables avec les fonctions Origine objet et Repère objet)

•des enveloppes sphérique et rectangulaire.


Structure d'une entité éléments finis 3d

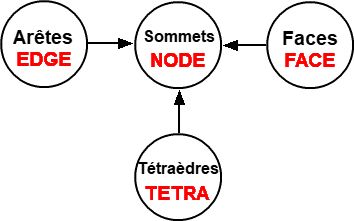

Une entité éléments finis 3d est composée d'une liste de sommets (NODE), d'une liste d'arêtes (EDGE) reliant les sommets, d'une liste de face (FACE) composée de trois sommets et d'une liste de tétraèdres (TETRA) composée de quatre sommets. La liste des arêtes et des faces n'est utilisée que pour l'affichage, la liste des tétraèdres est utilisée pour le calcul par éléments finis.
