Analyse ressort 3D

 AiM Services
Previous pageReturn to chapter overviewNext page

Eléments fini > Création > Analyse ressort (2257)

Cette fonction permet d’analyser les contraintes ou les déplacements résultant d’une déformation. Pour afficher intéractivement la valeur il faut se positionner sur le ressort avec la souris dans la zone désirée. Si l'on sélectionne une position, la valeur est affichée dans la fenêtre des mesures.
La fonction est la même pour l'analyse des entités éléments finis 2d.






Le choix de la valeur affichée est définie dans les paramètres FEM du ressort, accessibles en double cliquant sur le maillage du ressort.









Cette fonction est accessible dans les menus "Dessin/Outils/FEM/Analyse ressort"
ou
"Volumique/Outils/FEM/Analyse ressort".
ou
"Horlogerie/FEM/Analyse ressort".

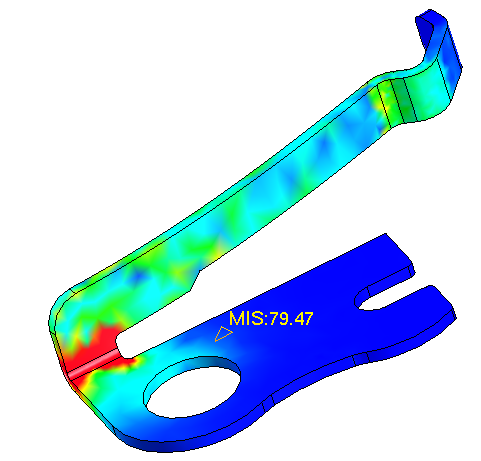

Valeur et position affichées dans la fenêtre des mesures.



Rubriques connexes
Création FEM 3D, Modif maillage & forces, Modif param FEM 3D, Calcul FEM 3D, Redéfinir FEM 3D, Affichage maillage 3D, Tableau FEM 3D
