Contrôle vues liées

Permet de modifier le mode de contrôle des vues liées des composants.

Lorsque ce paramètre est activé lors de la création d'une vue liée du composant, une vérification est faite sur les vues disponibles en fonction des vues liées de ce composant déjà existantes.

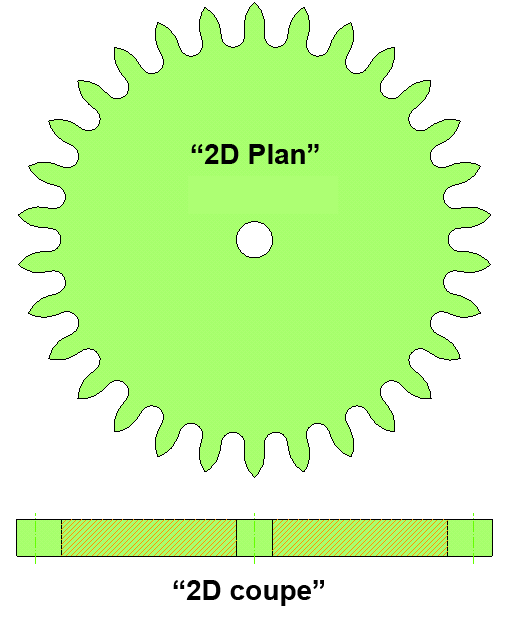

Dans cet exemple, l'engrenage créé possède deux vues liées: vue 2D plan et vue 2D coupe, grâce à l'activation du contrôle “Vues liées” (2219), seule la vue 3D liée à  ce composant est disponible. Les vues liées pouvant être créées à partir de la fenêtre “composant” sont repérées avec un cadre bleu autour du symbole de la vue.

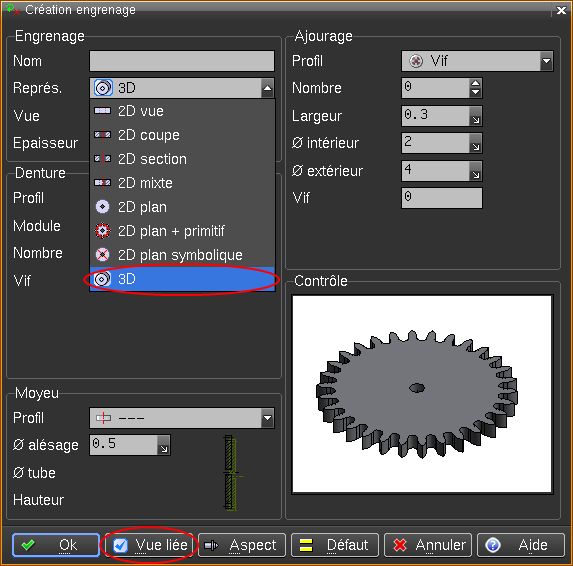

Seule la vue 3D est disponible pour créer une vue liée.

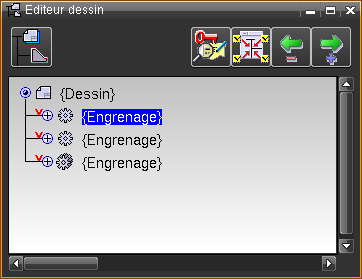

De plus à la sélection d’un composant dans l’éditeur de pièce, il apparaît à présent un sigle « v » en rouge indiquant les vues liées du composant.
