Les options sont accessibles au travers du bouton « Options » affiché dans la première étape de la fonction « Planche de fournitures »
Un « fichier profil », contenant des valeurs pour chacune des options peut être lu en cliquant sur le bouton « Lire option ».
Une fois les valeurs des options réglées, elles peuvent être sauvegardées dans un « fichier profil » lors de l’étape n°4 « Choix cadre et cartouche » à l’aide du bouton « Sauver profil ».
Les « fichiers profil » sont sauvegardés sous le répertoire « ../init/drawing_sheet » et si aucun « fichier profil » n’a été sauvegardé au préalable, le fichier contenant les valeurs par défaut, « default_supply.tlss » est lu par défaut.
Présentation
Chaque pièce est représentée dans un cadre appelé « zone vue ». La marge entre l’encombrement extérieur de chacune des pièces et les bords de chacune des zones sont paramétrable. La taille des labels affichés avec le nom de chacune des pièces prend la valeur de la hauteur des cotes courantes.
|

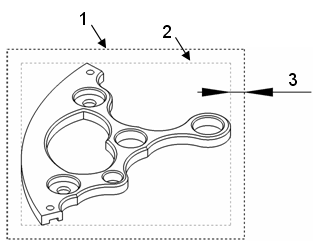

La zone vue (1) est la zone dans laquelle sont affichés les objets 3D. Une marge (3) (ou offset du clipping) entre l'encombrement de la pièce (2) et le contour de la zone vue peut être difini soit avec une valeur absolue soit avec une valeur relative à la taille des cotes courantes.
|
Ecart horizontal
|
Espace minimum entre chacune des zones vues
|
Ecart vertical
|
Finesse sous-famille
|
Valeur influençant le mode de calcul automatique du nombre de sous-familles : tendance à en créer plutôt peu (1) ou beaucoup (5)
|
Justification horizontale
|
Cette option permet d’aligner les zones vues de manière justifiée
|
Centrage vertical
|
Permet d’aligner les zones vues sur leur milieu
|
Retour entre familles
|
Permet de dissocier les différentes familles par un retour à la ligne
|
Indiquer le nombre d’occurrences
|
Affiche dans le label le nombre d’objets 3D portant le même nom
|
Vue auto dessus/dessous
|
Affiche une représentation de l’objet 3D vue de dessus ou de dessous suivant la position en Z de son point d’origine.
|
Référence dessus/dessous
|
Permet de modifier le niveau Z de la référence de l’ensemble de pièces 3D
|
Titre de zone vue
Cette option permet de définir la position du label indiquant le nom de la pièce 3D.

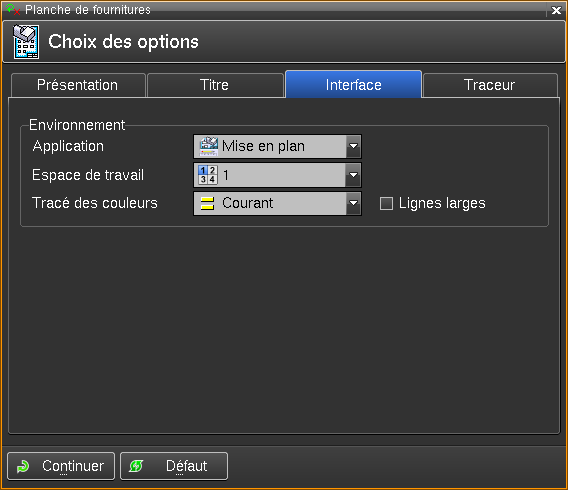

Interface / Environnement
|
Cette option permet de choisir dans quel environnement (choix de l'application et espace de travail associé) doivent être affichées les planches de fournitures.
|
|

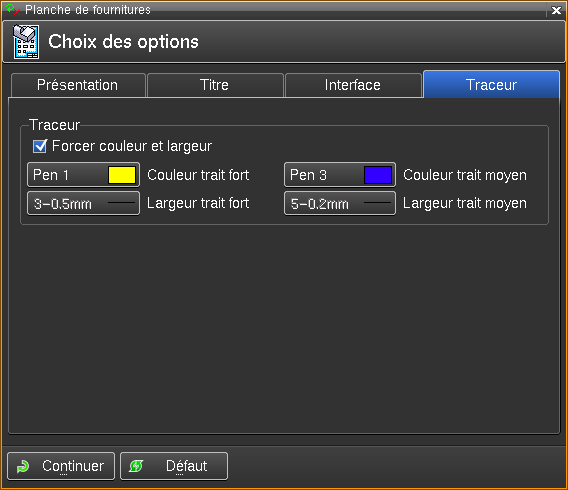

Traceur : permet de définir les plumes traceur pour trait fort et trait moyen affectées aux zones vues.
|
Les paramètres de l’onglet « Interface » agissent sur toutes les planches de fournitures.
|
