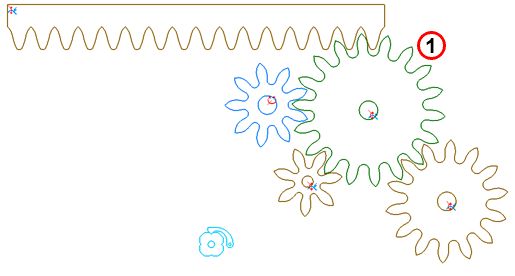

Sélection dans le dessin de l'entité de la chaîne cinématique à analyser
|
|

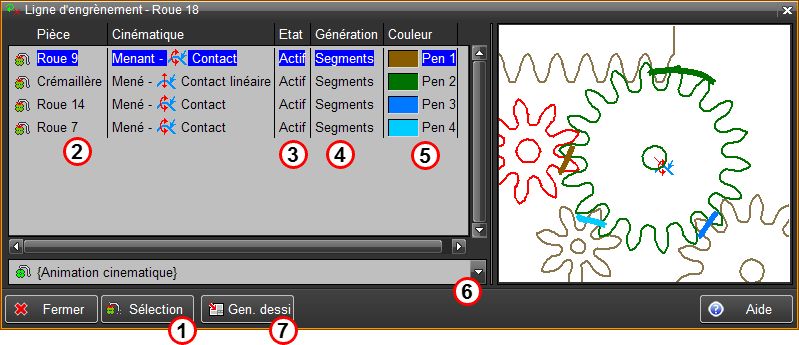

Avec la touche modif de la souris sur la première ou la deuxième colonne de la liste, un menu contextuel est affiché pour permettre les différentes modifications possibles.
|
|
Avec la touche modif de la souris sur la troisième colonne de la liste la ligne d'engrènement est active ou inactive.
|
|
Avec la touche modif de la souris sur la quatrième colonne de la liste, il est possible de modifier le type des entités générées de la ligne d'engrènement.
|
|
Avec la touche modif de la souris sur la cinquième colonne de la liste, il est possible de modifier la couleur des entités de la ligne d'engrènement.
|
|
Modification de l'entité animation cinématique prise en compte. Par défaut le système sélectionne la première entité animation cinématique du dessin.
|
|
Génération dans le dessin de la ligne d'engrènement sous forme d'une pièce.

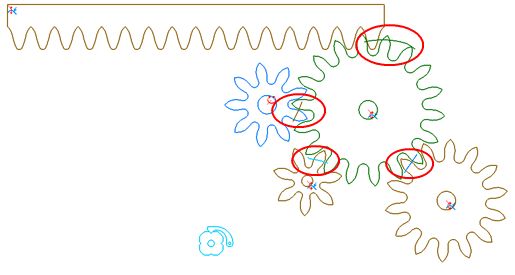

Les lignes d'engrènement sont générées dans le dessin sous forme de pièce
|
