Nomenclature

Une liste de nomenclature est une table dessinée dans le dessin courant, imprimée dans l'éditeur ou dans le tableur, contenant tous les renseignements choisis attribués aux pièces (symboles) du dessin.

Contenu de la table

Une nomenclature peut être une liste de pièces « manufacturées » ou « achetées », mais également une liste de coordonnées (usinage) ou une liste de « débits ». Dans ce cas, les informations sont prises directement sur l'entité pièce (symbole), par l'intermédiaire des codes système.

Une nomenclature est composée :

•D'attributs de nomenclature affectés aux pièces (symboles) au moyen des « Codes classe ».

•Des propriétés géométriques des pièces obtenues par les « Codes système ».

En principe les repères sont utilisés pour indexer la nomenclature avec les composants du dessin.

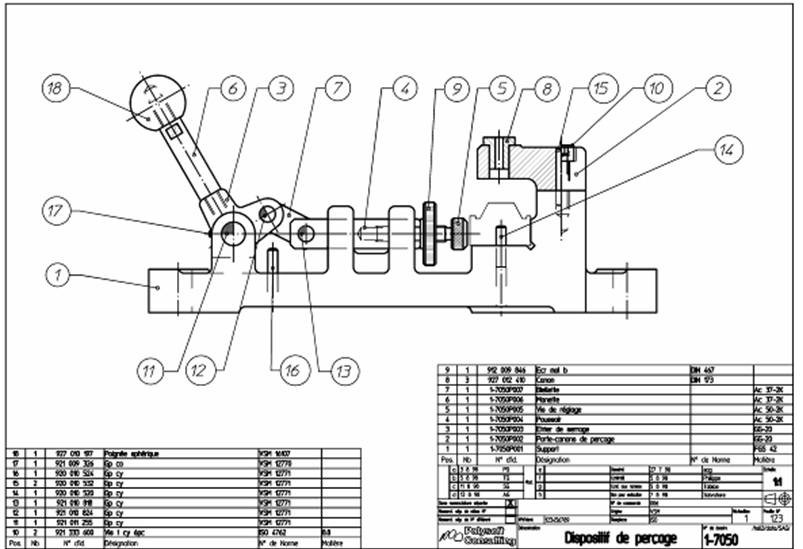

Exemple

Marche à suivre

1. Configurer

•Création dans le dessin des pièces 2D ou 3D, des objets volumiques, ou encore des composants.

•Définition des glossaires (1374) ou « listes de termes ».

•Définition des classes (1375) ou « configuration de champs de renseignements » qui seront attribués aux pièces.

•Définition de la liste (1376) ou « mise en forme d'une liste de nomenclature ».

•Les cartouches utilisés doivent contenir un rectangle définissant l'emplacement où seront créées les listes.

2. Informer

•Attribuer une classe aux pièces ou objets et les informer,
soit en activant le menu contextuel dans une fenêtre de dessin, puis Edition > Modif pièce, puis bouton « Nomenclature » ;
soit en activant le menu contextuel dans l'éditeur de pièces, puis « Nomenclature... ».

•Numéroter les pièces à l'aide des repères de nomenclature (1378).

3. Générer ou exporter la liste

•Insérer la liste de nomenclature (1373) dans le dessin, ou exporter cette liste dans l'éditeur ou dans le tableur.

Fichiers

Les fichiers utilisés par les nomenclatures sont :

•les glossaires *.gbom

•les classes *.cbom

•les listes *.bom

•le SystemCodeList *.hbom

Ils se trouvent dans le répertoire ../init/bom/

Dans le cas d'une entreprise multi-utilisateurs, il est préférable d'utiliser ce répertoire en commun.

L'option de démarrage « –bom » permet de définir le répertoire bom désiré pour la session en cours.
