Nouvelle interface toujours plus intuitive

Cette année, Sword Tell vous propose un nouveau design des fenêtres (fonction « Lire Tout FN 34) de lecture et sauvegarde des fichiers (fonction « SauverTout » FN35) avec l’intégration d’un explorateur de répertoires et d’autres options utiles. Pour une utilisation bien plus facile et intuitive pour nos clients, un explorateur de répertoires a été ajouté dans la région gauche des fenêtres de lecture /sauvegarde de fichiers. Le développement a été orienté de sorte à avoir le même comportement que sous OS Windows pour ce qui est de la navigation dans les répertoires. Des fonctions utiles apparaissent dans les menus contextuels, permettant ainsi aux utilisateurs de créer de nouveaux répertoires, renommer/supprimer des répertoires, visualiser des contenus, voir les propriétés…

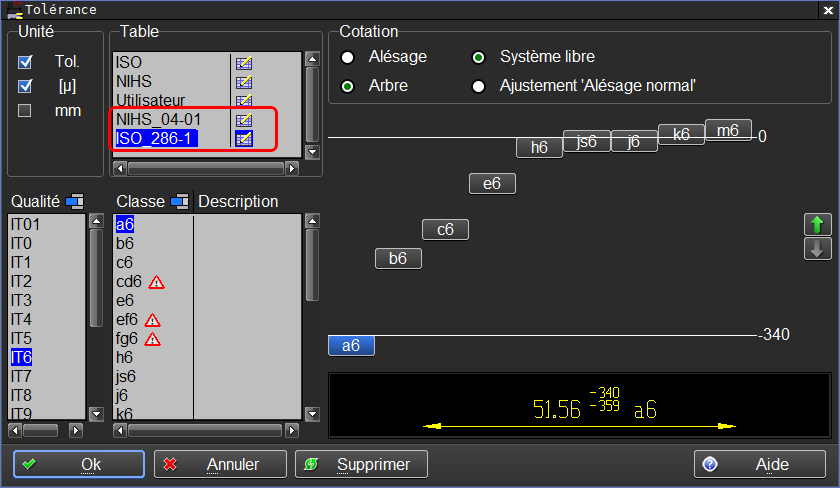

2D : Tolérance dimensionnelle

Ajout d’un mode « libre » pour le choix « libre de la tolérance, en plus du système alésage ou arbre normal (1487).

Ajout des tables ISO 286-1 et NIHS 04-01 (1487).

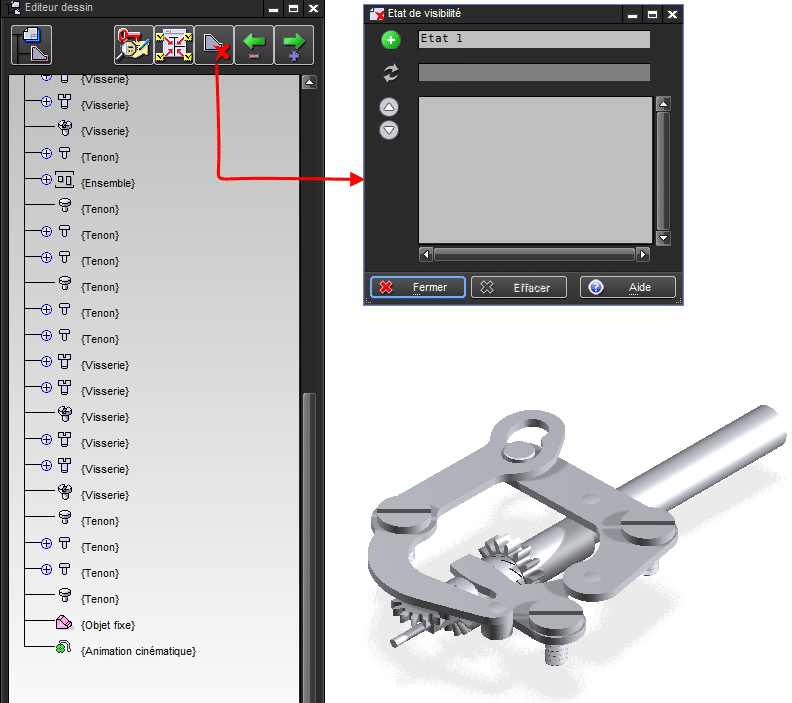

Dessin : Etat de visibilité

Désormais l’éditeur de dessin dispose d’un bouton permettant de sauver les états de visibilité des pièces (2532).

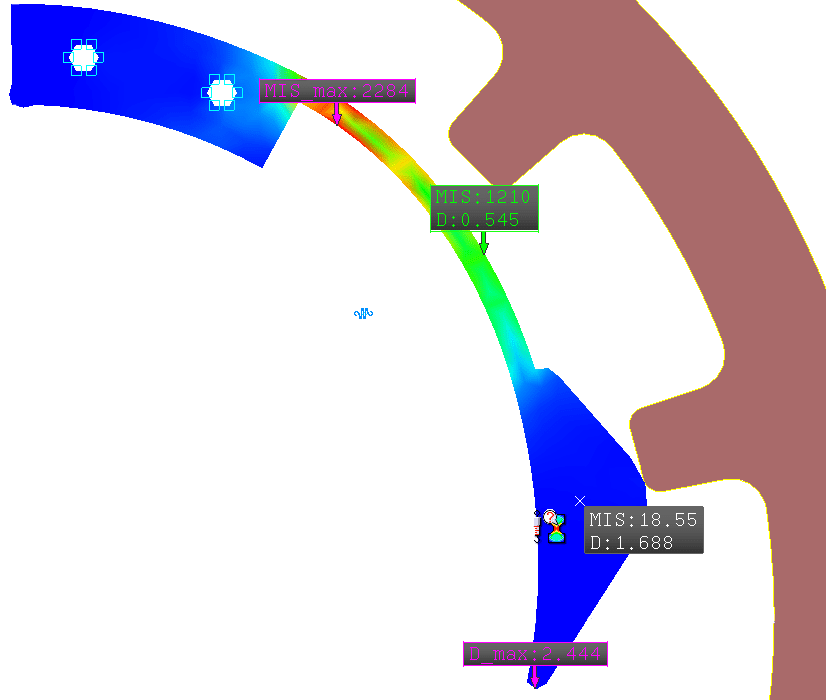

Éléments finis : analyse ressort

Remaniement de la fonction « analyse ressort »  (2257) : ajout de sondes « utilisateurs » pemettant de relever les contraintes de Von Mises & déplacements absolus issus d’une déformation, et affichage des maximales de ces quantités.

Horlogerie : Chassage / déchassage

Un nouvel outil a été développé pour connaitre les forces minimale et maximale de chassage/déchassage (2531) d’un arbre dans un alésage.

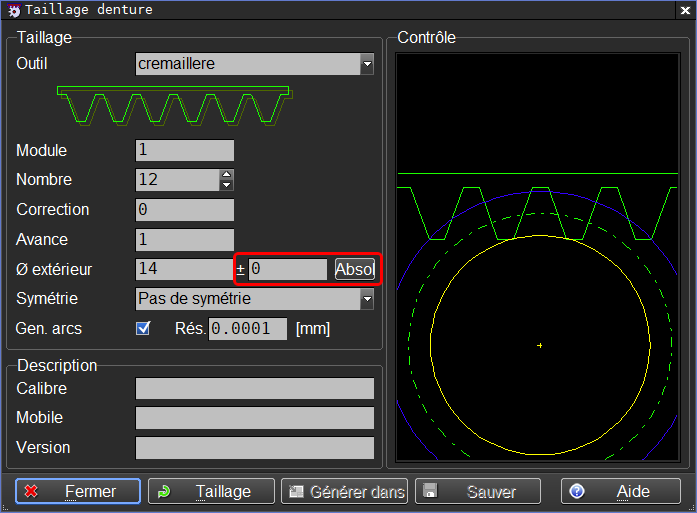

Horlogerie : Taillage denture

Ajout d’un paramètre pour le décalage du diamètre extérieur, en valeur absolue ou en pourcentage du diamètre extérieur (1213). Ce paramètre est sauvé dans les préférences de l’utilisateur.

Horlogerie : Pignon de remontoir

Ajout d’un nouveau composant : pignon de remontoir (2325).

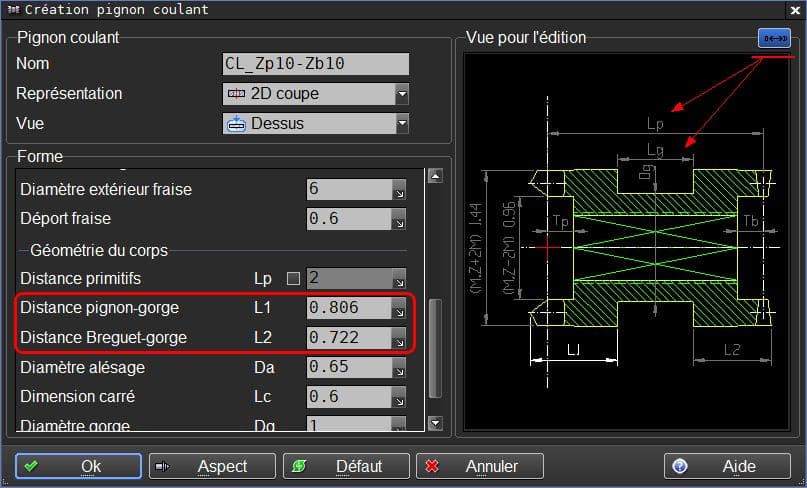

Horlogerie : Pignon coulant

Ajout des paramètres de distances Pignon-gorge, Breguet-gorge pour dimensionnement ainsi que la visualisation des paramètres (2326).

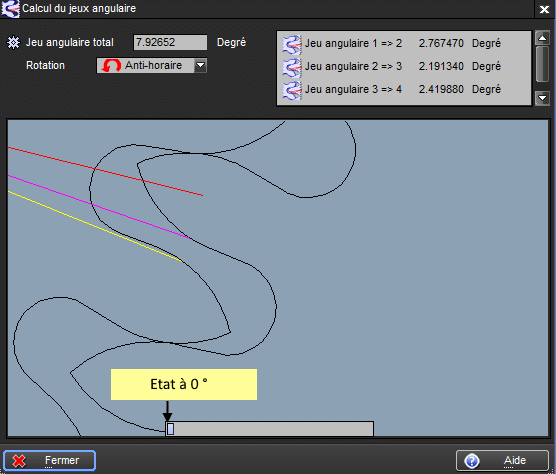

Cinématique : Jeu d’un train d’engrenage

Un nouvel outil est désormais disponible pour calculer le jeu angulaire d’un train d’engrenages (2534).

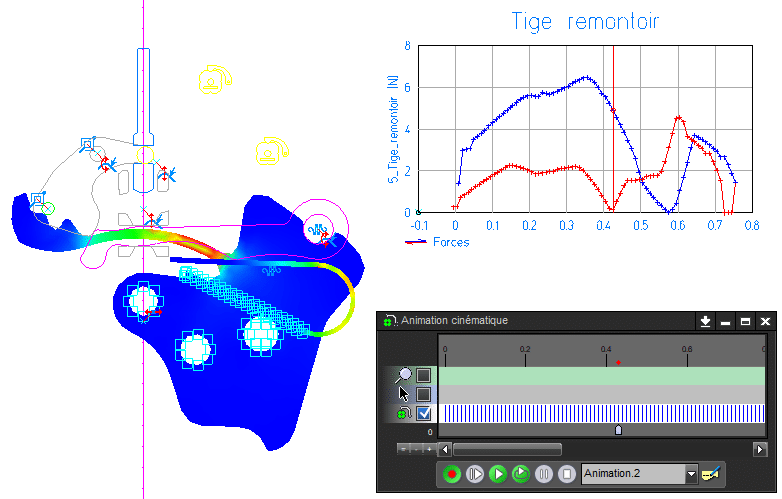

Cinématique : Analyse de graphe

Une fonctionnalité supplémentaire a été introduite à la fonction « Analyse graphe » (2498) : visualisation d’un état de la cinématique à partir d’un point d’une courbe.

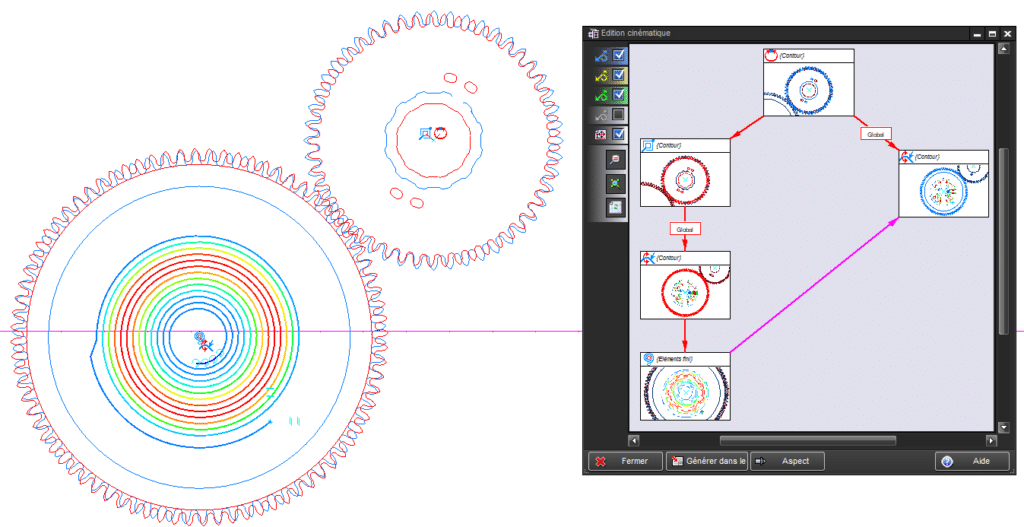

Cinématique : Ressort spiral & nouvelle origine

Ajout de la définition cinématique « Nouvelle Origine » pour le ressort spiral (1325).

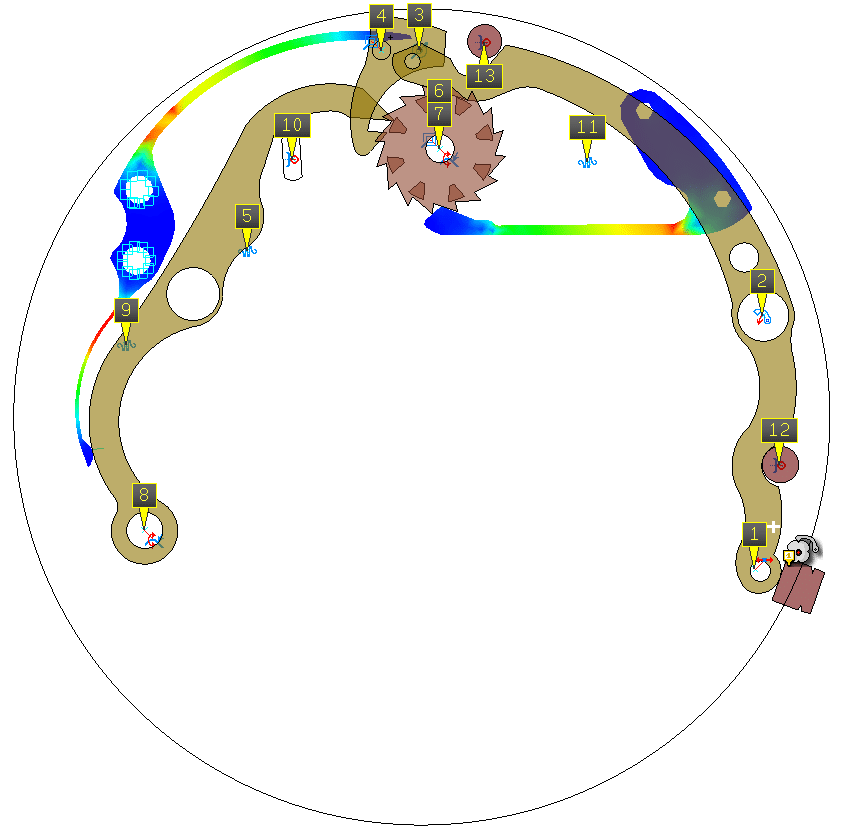

Cinématique : Marqueurs cinématiques

Nouvelle fonction (2539) dédiée à l’affichage de marqueurs permettant d’identifier les pièces d’une chaîne cinématique.

Cinématique : Graphe limite élastique

L’éditeur de graphe s’est doté d’un bouton supplémentaire pour afficher la limite élastique du ressort dans le cas d’un calcul de type « Von Mises » (1100).

Conversion Creo9

Le module de liaison de TellWatch avec Creo a été ajouté pour la version 9 de Creo. Ce module contient les mêmes fonctionnalitées que ceux avec les anciennes versions de Creo.

Conversion DXF/DWG

Lire DXF/DWG (1233/1388)

Les Mises en plan ne contenant pas de vue sont maintenant lues.

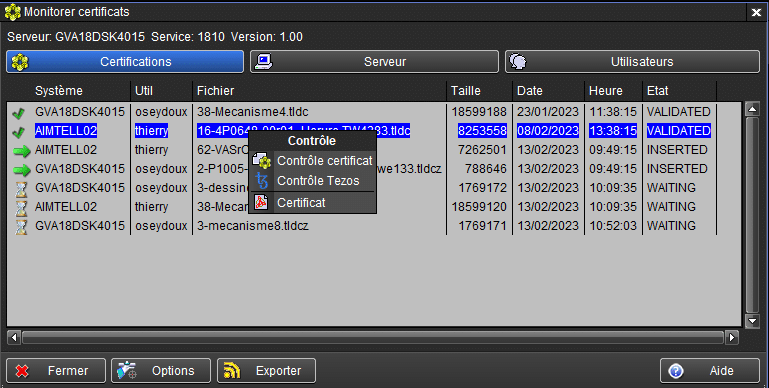

Module Tell Protect

Les utilisateurs peuvent souscrire à notre nouveau module « TELL PROTECT » qui leur permets de certifier un dessin TellWatch via insertion dans une blockchain. Un algorithme encrypte les données d’un dessin et génère une clé unique d’identification. Une requête est alors envoyée à un serveur de certification (local ou distant) dans le but d’insérer ces données encryptées dans la blockchain TEZOS.

Les avantages d’une certification par blockchain pour le client sont les suivants:

• Les données sont encryptées, rien ne sort de l’entreprise hormis une clé cryptée unique (64 caractères en hexadécimal).

• une fois les données de la requête de certification insérée dans la blockchain, les données insérées sont infalsifiables et restent « ad vitam eternam ».

• L’utilisateur pourra prouver l’authenticité et l’antériorité de son dessin TellWatch, de son montage, de sa conception à tout moment.

• L’action pour « certifier » son dessin prends 5 secondes.

• D’un point de vue légal, la preuve de ces certifications peut permettre de trancher sur des sujets tels que la recherche de responsabilité, la garantie, la propriété intellectuelle , la protection des données et fournit donc un moyen de sécurité supplémentaire à moindre coût.
